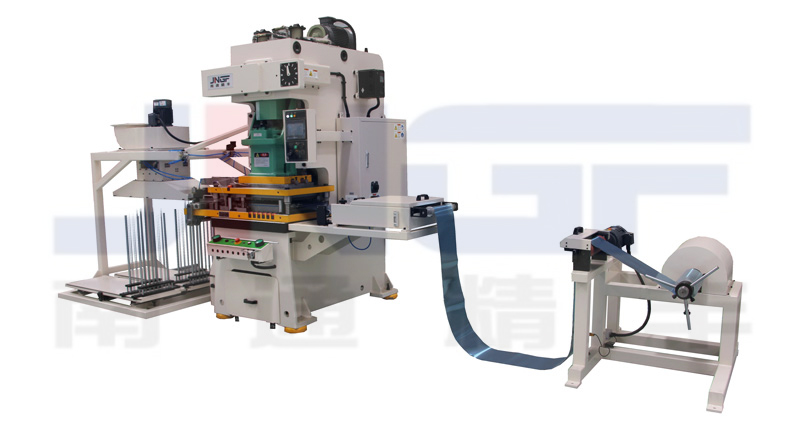

JF-B 系列开式翅片冲压生产线

JF-B 系列开式翅片冲压生产线

  • 所属分类:高速翅片冲压生产线
  • 浏览次数:
  • 发布日期:2020-01-09 17:18:44
  • 产品概述

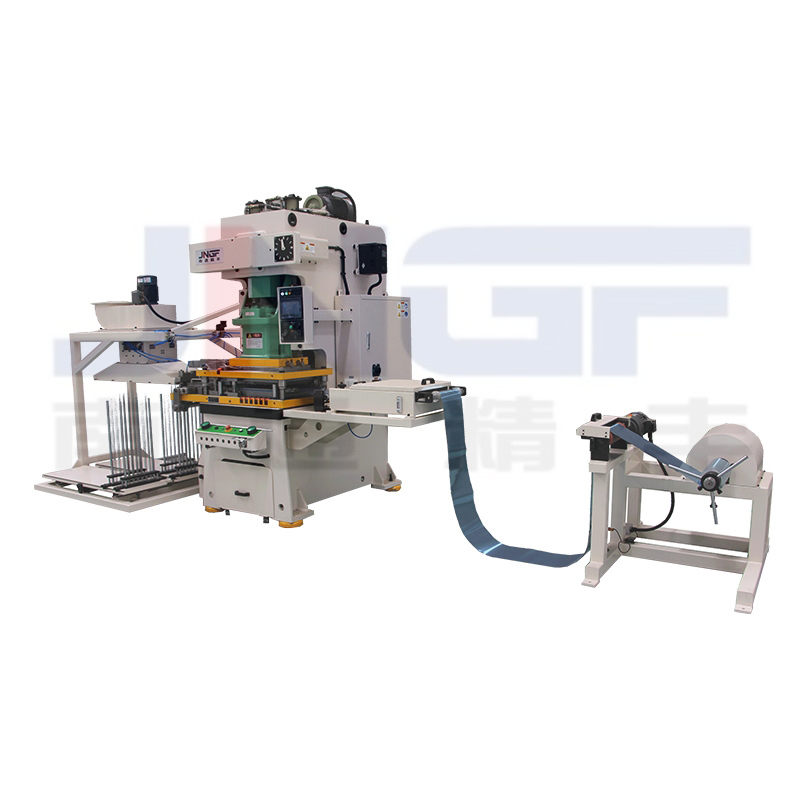

JF-B 系列开式翅片冲压生产线.jpg

产品特性

● JF-B系列翅片冲压生产线是制冷行业翅片生产的专用生产设备。

● 主要组成部分:铝箔开卷装置、铝箔润滑装置、高速精密压力机、拉料机构、单双跳装置、翅片收集装置、废料收集装置、电气系统、气动系统等部分组成。

● 主机滑块为六面导向结构,曲轴轴承采用铜瓦进行传动。

● 主机配备液压过载保护及模高电动调节装置(JF-45B除外)。

● PLC电气集中控制系统、编码器,满足高速生产线要求的预置切片计数、片计数、集料计数,及单双跳功能。


JF-45B技术参数

项目/型号

JF-45B

公称力

KN

450

公称力行程

mm

40

50

60

行程次数

S.P.M

120-200

120-180

120-160

最大装模高度

mm

210-270

205-265

200-260

吼口深度

mm

330

滑块底面尺寸

mm

540×340

工作台板尺寸

mm

850×660

主电机功率

KW

5.5

集料高度

mm

630

集料长度

mm

1200-2000

材料宽度

mm

≤330

卷料内径

mm

Φ75/Φ150

卷料外径

mm

Φ850

外形尺寸

mm

6500×2500×2500

总重量

KG

6000



JF-63B、JF-80B技术参数

项目/型号

JF-63B

JF-80B

公称力

KN

630

800

公称力行程

mm

50

60

50

行程次数

S.P.M

120-180

120-160

120-160

最大装模高度

mm

210-285

205-280

220-300

吼口深度

mm

330

350

滑块底面尺寸

mm

590×400

600×420

工作台板尺寸

mm

890×660

900×700

主电机功率

KW

7.5

11

集料高度

mm

630

集料长度

mm

1200-2000

材料宽度

mm

≤330

≤350

卷料内径

mm

Φ75/Φ150

卷料外径

mm

Φ850

外形尺寸

mm

6500×2500×2800


总重量

KG

7500

8500

注:另有JF-110B、JF-125B可以选择。
